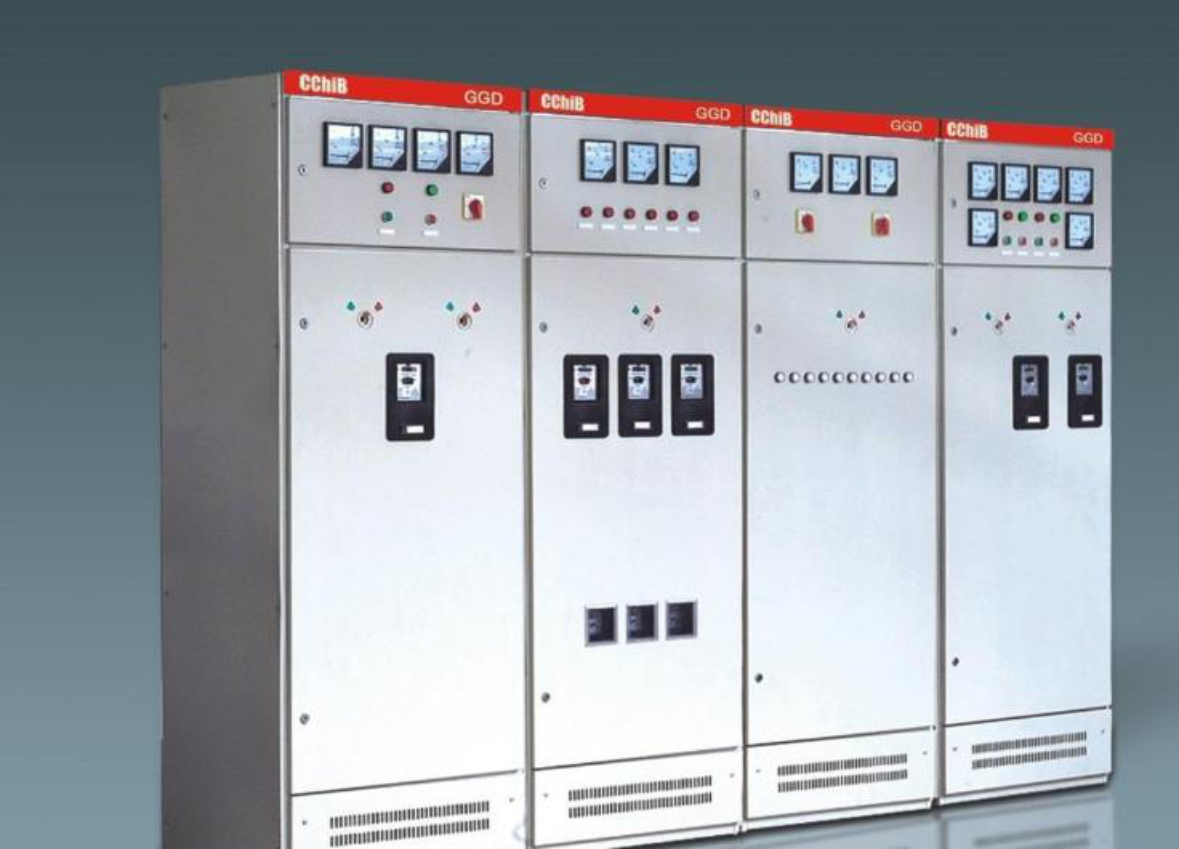

GGD低压成套配电柜
GGD型交流低压配电柜是根据能源部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理、电气方案切合实际，系列性、适用性能强、防护等级高等特点。适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz额定工作电压380（V），额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜符合IEC439《底压成套开关设备和控制设备》，GB7251《底压成套开关设备》等标准。

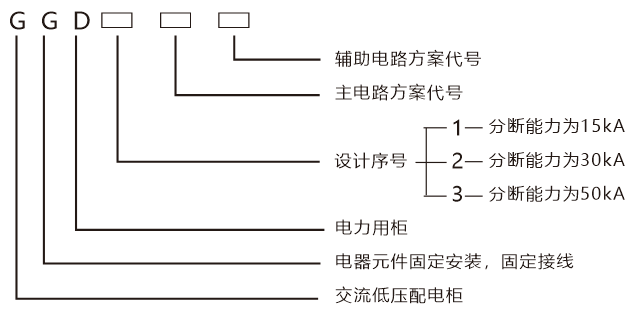

产品型号和含义

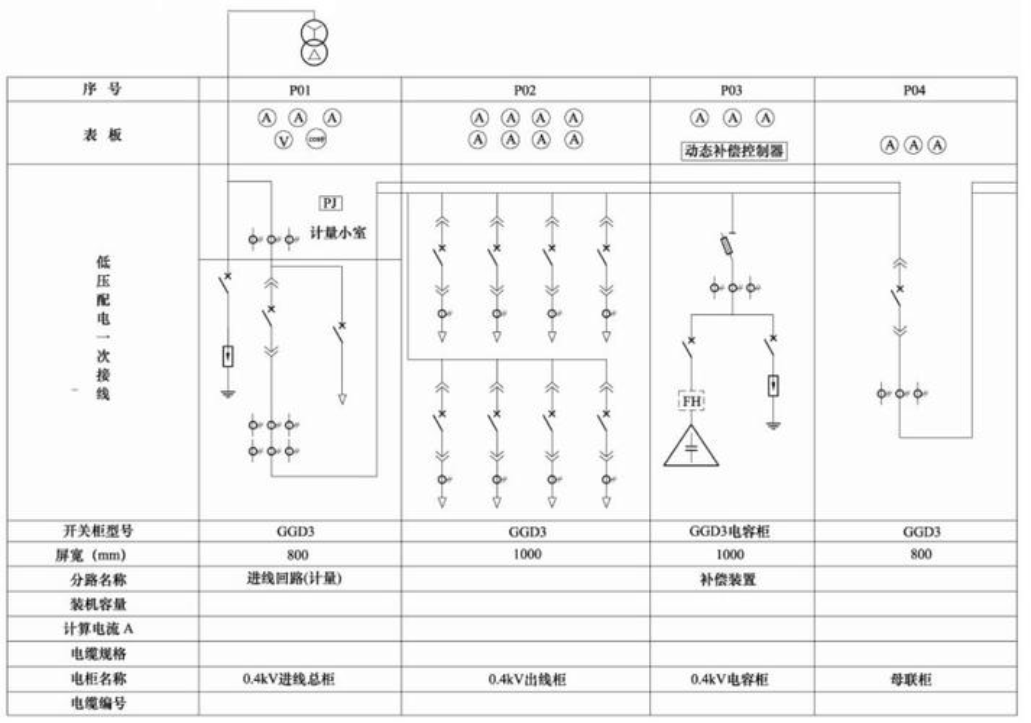

按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜。
产品结构特点
1）安装灵活，今后即使淘汰某些产品时，由于GGD型柜具有良好的安装灵活性，不会因为元器件的改型或更新而造成安装困扰。
2）零部件采用模块化标准设计，具有工模的安装孔，通用系数等按照现在工业产品造型设计要求，采用黄金分割比的方法设计柜体和各部分的分割尺寸，使整柜美观大方，面目一新。
3）GGD柜设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出。而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
4）柜体面板采用喷塑工艺，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
5） 柜体的顶盖在需要时即可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
6） 整柜的防护等级为IP30，用户也可以根据现场环境要求在IP20-IP40之间选择。

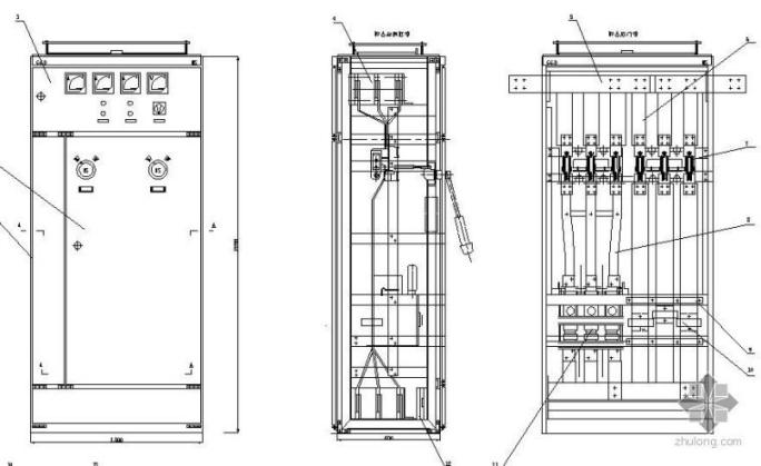

安装示意图
1、使用地点的海拔高度：≤2000m。（特殊要求协商定货）
2、周围环境温度：–25℃～+40℃。
3、相对湿度：不超过90%。
4、室内安装，通风良好，无凝露；无易燃、易爆、腐蚀性气体；无导电性尘埃的地方。
5、安装地点无剧烈振动和冲击的地方。
6、设备安装时与垂直面的倾斜度不超过5度。

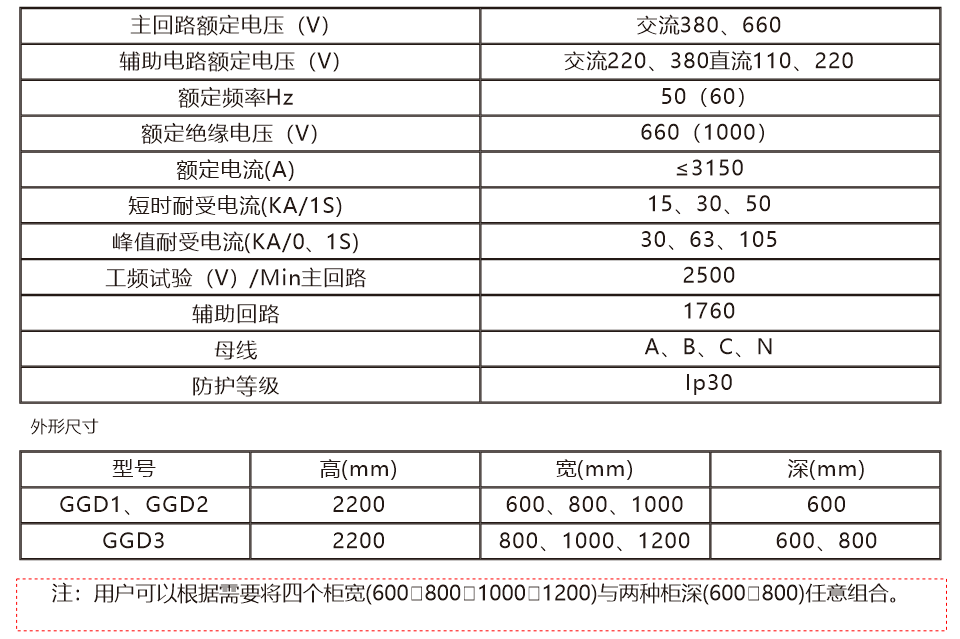

产品主要参数
