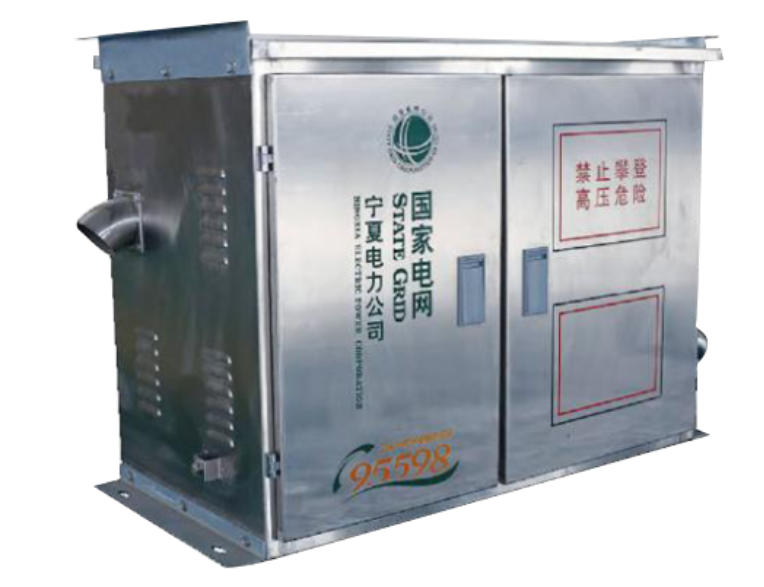

ZJP-0.4kV低压无功补偿配电装置
ZJP-0.4kV低压无功补偿配电装置适用于交流50Hz，额定电压400V，额定容量315kVA及以下的配电台区。作为电能分配、控制、计量、测量、无功补偿和保护用的综合低压开关成套设备；具有防护等级高、结构合理、实用性强、节电效果明显等优点对于保障配电系统安全运行，提高供电质量有显著效果。
产品型号和含义
主要功能特点
1、远程电动合分闸:
进线主开关采用永磁机构真空开关，支持远程和就地电动停、送电，解决了配电台区配电自动化控制的问题。
2、微机保护过流、短路保护:
低压配电管理终端与进线永磁机构真空开关配合实现精确过流、速断保护，保护定值连续可调并支持远程修改、解决了常规配电台区因保护不精确而越级跳闸或烧毁配变的问题。
3、双级漏电保护
低压配电管理终端具有漏电保护功能，与进线永磁机构真空开关和出线断路器配合，具备进线和出线双级漏电保护功能，可靠保护设备运行和人身安全。
4、电能计量功能
装置内设置独立密封的计量隔室，可根据用户需要配置一块三相接线盒，预留两块三相电子式电表安装位置，为远程抄表提供硬件支持。
5、分相分级无功自动补偿
装置配置无功自动补偿单元，采用共分结合优化自动补偿方式，可分相分级对三相不平衡的配电系统无功进行精确补偿。
6、复合开关
电容投切开关采用复合开关，集成过零监测功能，运行时不发热不需加装散热器，既具有可控硅投切无冲击、跟踪速度快的优点，又避免了可控硅因散热问题烧毁，真正做到了节能降耗。
7、GPRS无线“四遥”功能
支持GPRS无线通讯，可将监测数据和运行状态实时远传给后台管理系统，支持GPRS方式遥控、遥信、遥调和遥测“四遥”功能。可通过后台管理系统查看电流、电压、功率因数、有功功率、无功功率等电网运行参数，远程修改投入、切除阈值及延时时间、设备编号、过压、欠压值、电流互感器变比等参数。

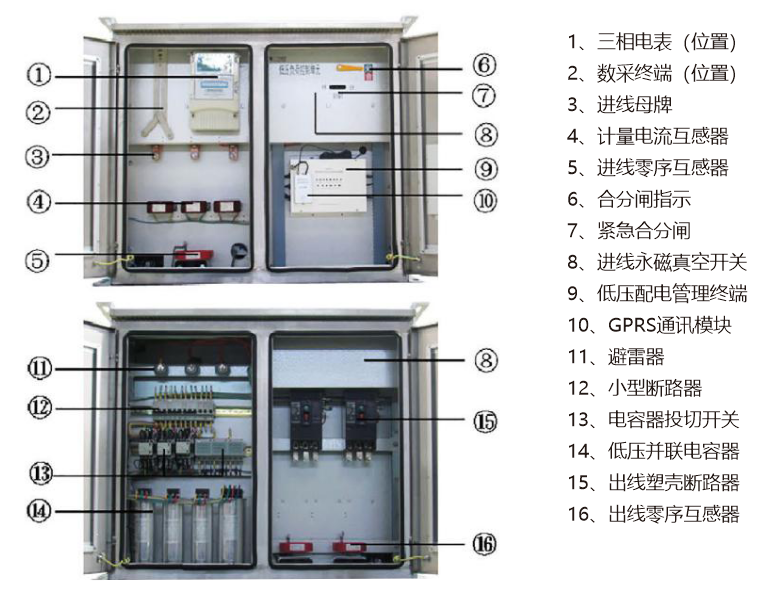

产品组合示意图

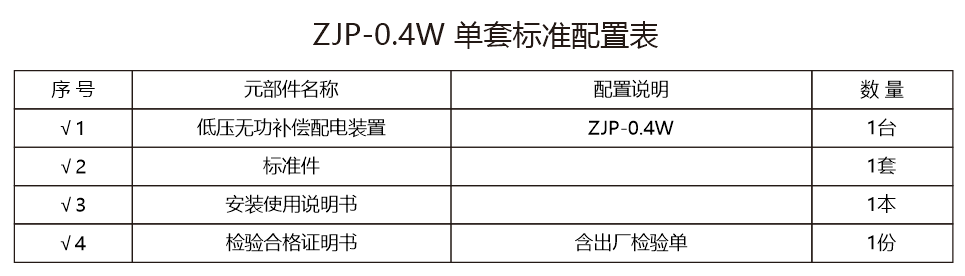

订货单套标准配置表

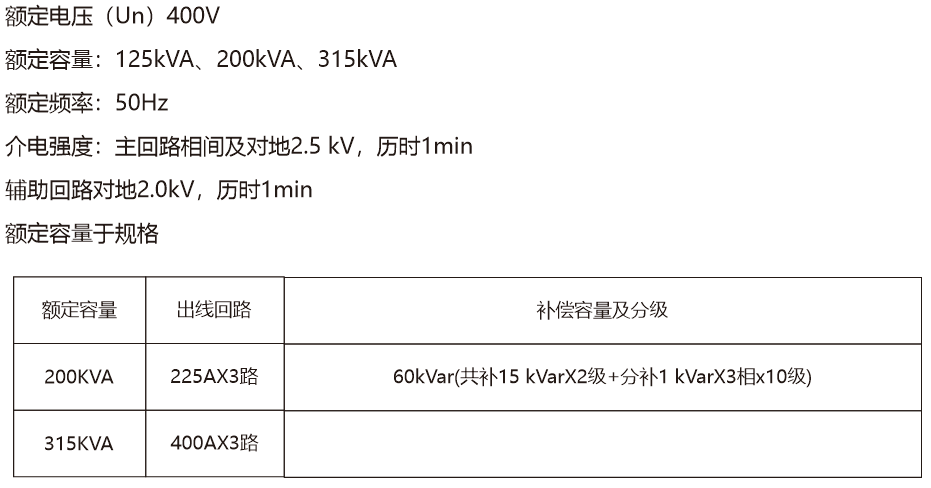

产品主要参数
