户外高压真空断路器
ZW32-12户外高压真空断路器，又称户外真空柱上断路器，主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中，起保护和控制作用，还适用于农村电网频繁操作场所。额定电压为12KV，三相交流50HZ的户外配电设备
断路器符合GB1984-2003《高压交流断路器》、DL／T402-2007《高压交流断路器订货技术条件》和DL／T402-2000《12kV-40.5高压真空断路器订货技术条件》技术标准。

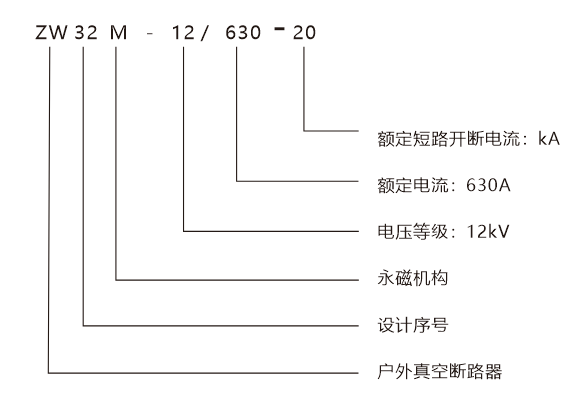

产品型号和含义

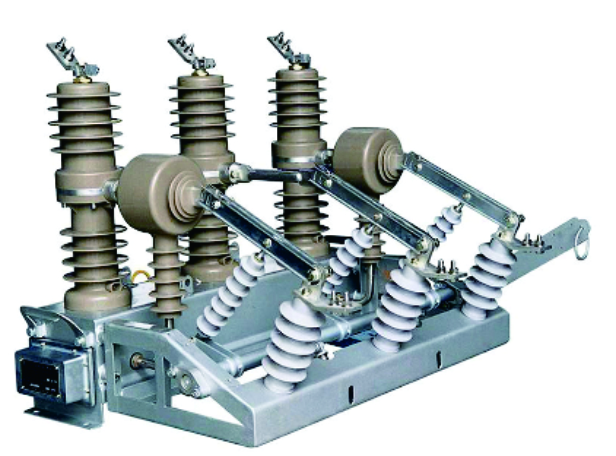

产品结构特点
ZW32型户外高压真空断路器由三相支柱和机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高压低温，耐紫外线，耐老化等优点;采用小型化的弹簧操动机构，合分闸能耗低，机构传动运输采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高;电流互感器安装于动端出线，二次采用插拔结构,维护更换方便。该真空断路器的分合闸可手动或电动操作及远程操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。操作机构新颖，简单,动作可靠，体积小，机械寿命达两万次。该高压真空断路器的安装方式可采用单杆或双杆座装方式。
主要特点
1、PT内置设计：减少紫外线照射，同时对PT铁芯加大、绕组增加，降低磁通密度，
绝缘层加强，重量是常用PT的2倍;降低PT故障率。并配置了可现场更换的保护熔丝，实现了
寿命期内免维护。
2、保护定值连续可调：精确可靠保护用户设备安全运行，避免故障扩大造成设备和生产经济损失。
3、带方向性判断的零序接地保护：快速查找故障点，缩短停电时间，减少停电损失。
4、节能可靠的永磁操作机构：简洁直动式机构，运行不耗电，更节能、更可靠。
5、远程/就地电动操作：支持手机和电脑监测与遥控，方便用户使用管理。
6、智能化保护功能：具有来电自动合闸，停电自动分闸，故障加速跳闸等全面智能化功能。

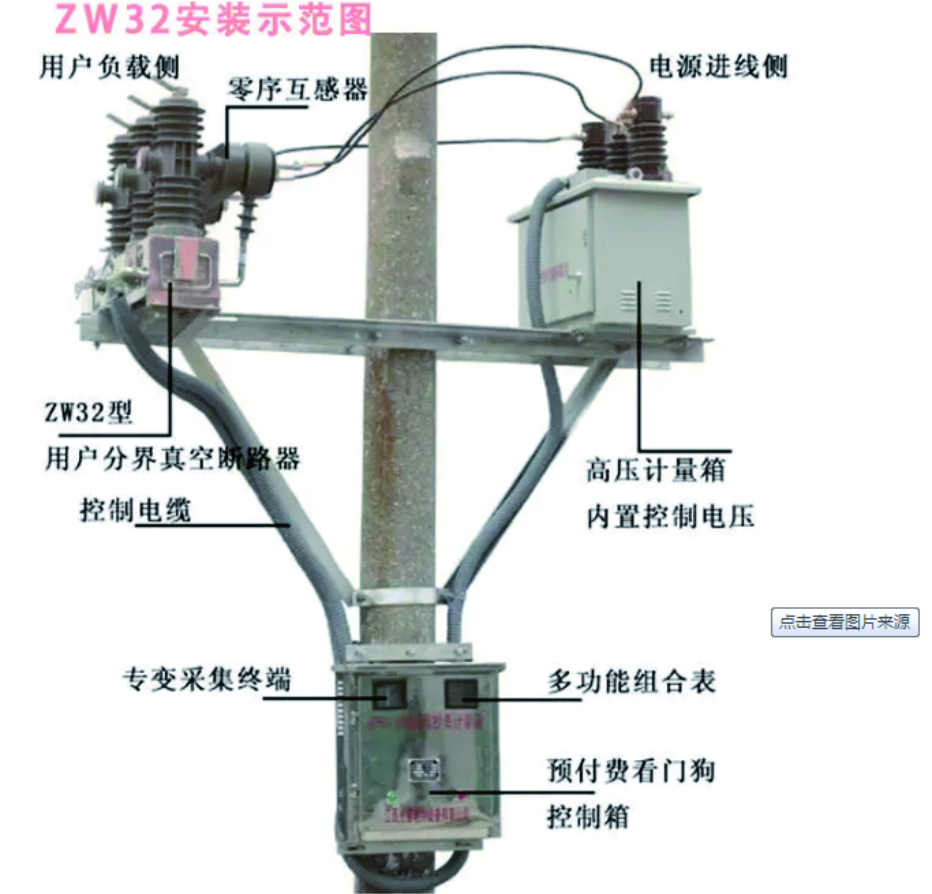

安装示意图

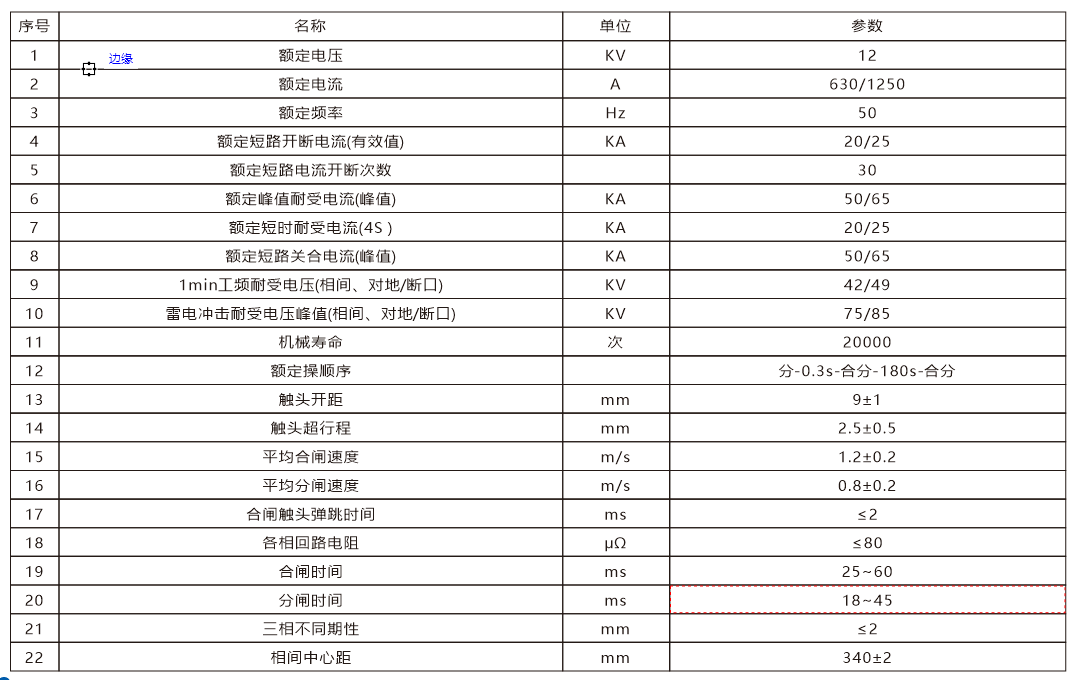

产品主要参数
适用环境
环境温度：上限+45℃，下限-35℃；
海拔：≤3000米；
风压：≤700Pa（相当于风速34m／s）；
地震烈度：不超过8度；
污秽等级：不超过Ⅳ级；
覆冰厚度：不超过10mm；
没有火灾、爆炸危险、化学腐蚀及剧烈震动的场所。
