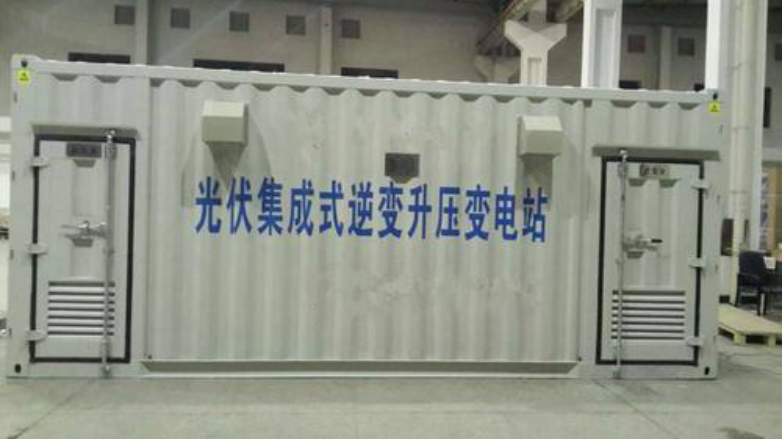

新能源光伏发电专用箱变

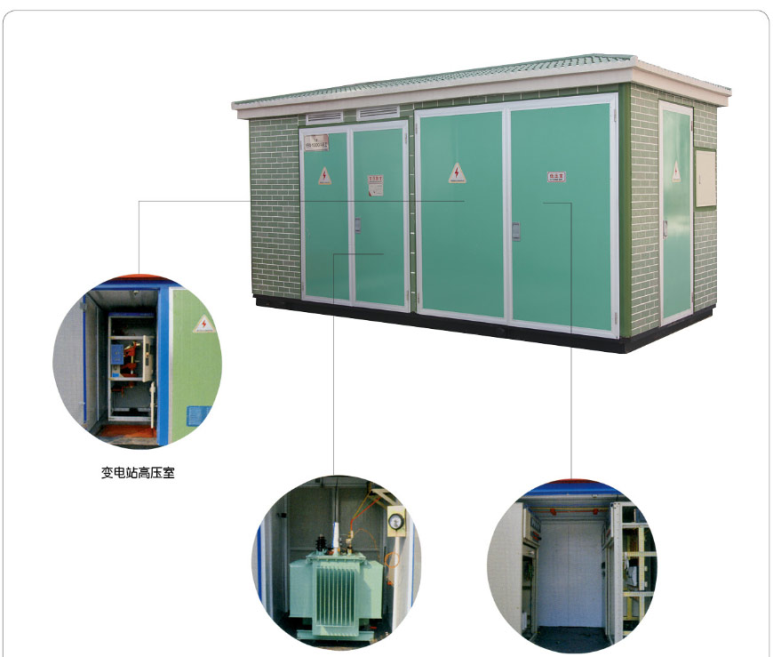

YBG-35/0.315光伏欧变分为高压室，低压室以及变压器室三个部分。各室内用隔板隔离成独立的间隔，并在箱体内设有下人孔，方便安装及维修。光伏发电站所处区域温差大、湿度大、多风沙，箱变具备合理的防护结构，防尘结构以及耐低温性能，能满足恶劣环境条件下正常安全运行要求。
工作原理

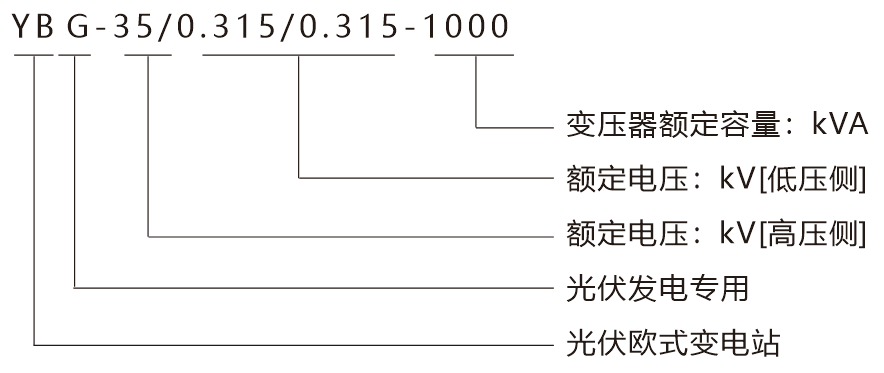

产品型号和含义

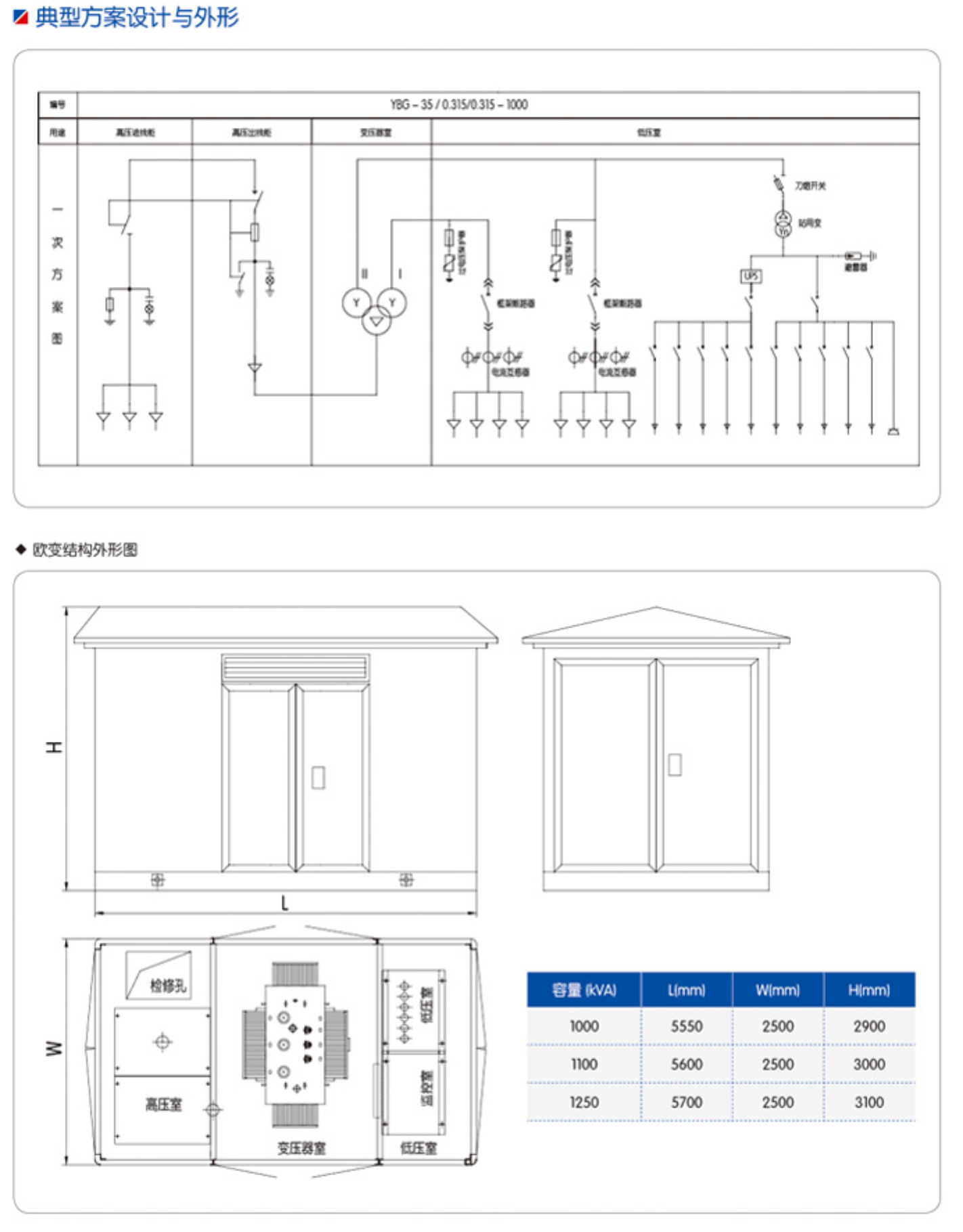

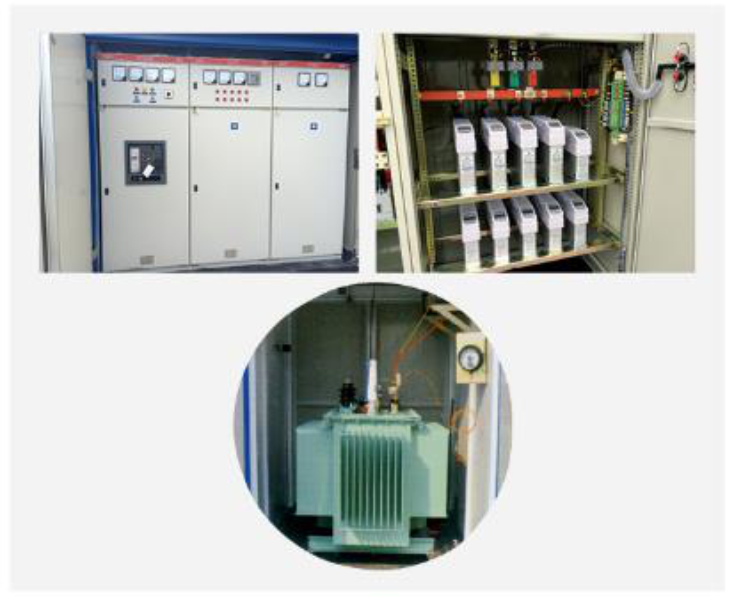

产品结构特点
1）箱体内外表面平整，无锈蚀、涂层脱落和磕碰损伤现象，涂料层牢固均匀，无明显反差反光。
2）光伏欧变基座和所有外露金属件均进行防腐，防锈处理，并喷涂耐久的防护层。
3）光伏欧变顶盖装设防雨的索封盖板和防雨槽，双层结构的箱体顶盖能防止热辐射
4）光伏欧变门的设计尺寸与所装用的设备尺寸相配合，箱变门采用内铰链，箱体上所有的门向外开，开启角度大于90°。
5）光伏欧变采用不锈钢板制作，油漆为进口汽车漆，全部采用焗漆方式，防盐雾、防湿热、防霉菌、户外耐候性能强。

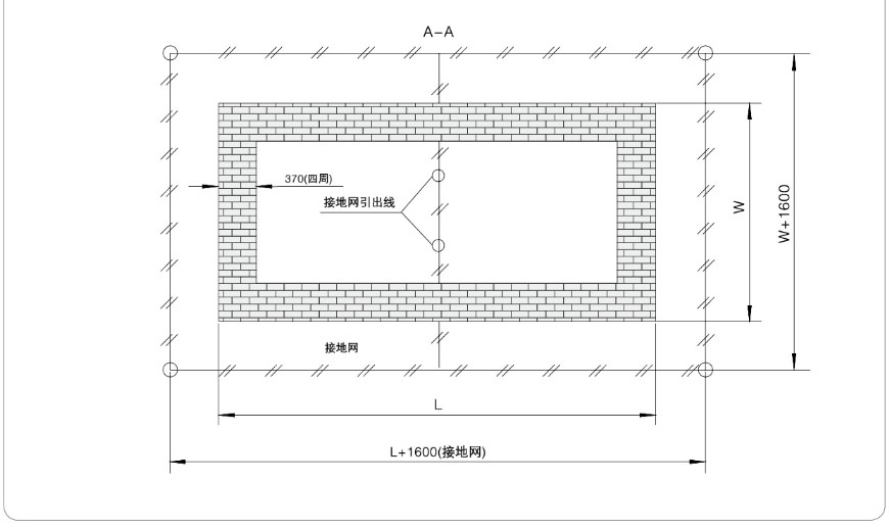

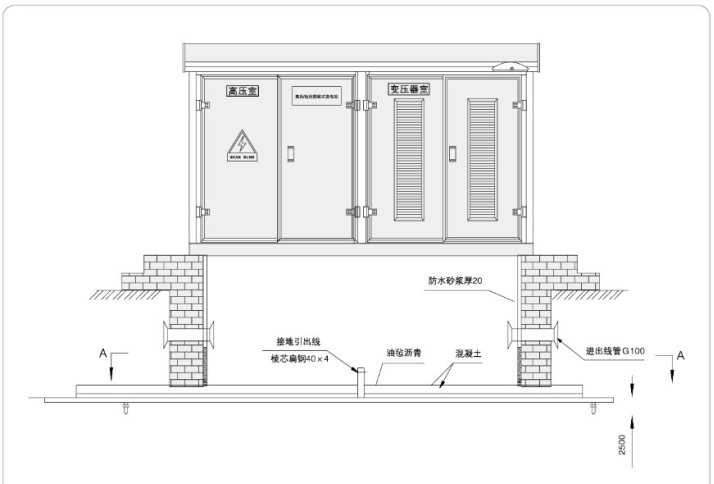

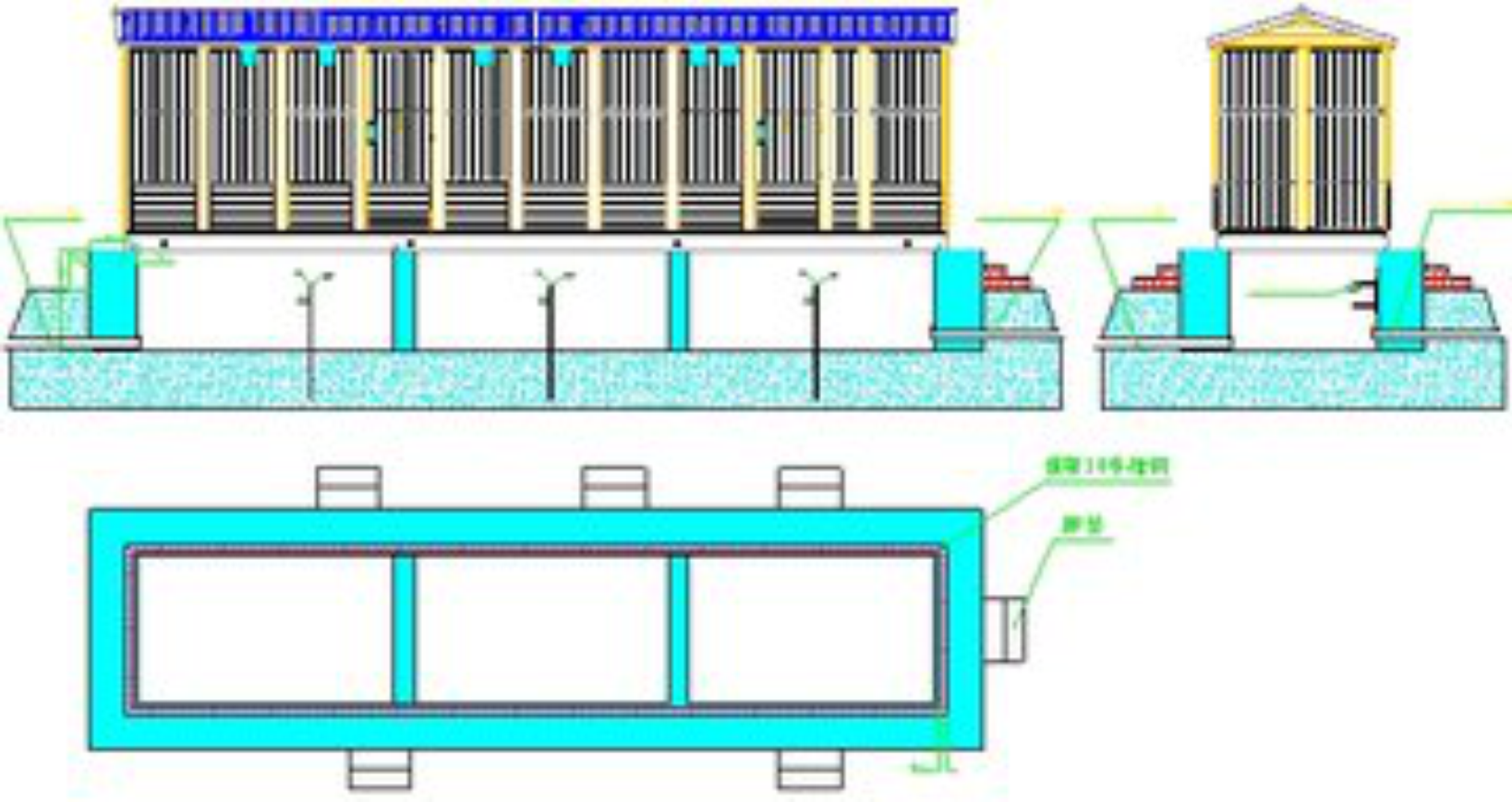

安装示意图
1）.基础平面应找平坦之处；
2）基础内的预埋钢管根数及方位由用户根据进出电缆的根数及方位确定；
3）.基础内的电缆应有支架固定，预埋铁件及支撑件应接地；
4）接地棒根数由土壤情况确定，一定要保证接地电阻小于4Ω；
5）接地极与接地线连接处须焊接且刷沥青防腐；
6）踏步台阶的位置用户根据箱变开门的位置自定；（参照平面布置）
7）地坑深度及其它尺寸可视安装条件确定；
8）基础图仅供参考，用户可根据实际情况修改。
使用环境条件
◆海拔一般不超过4000m
◆环境温度范围为：-40c
◆户外风速不超过35m/s
◆防震：水平加速度0.3m/s2;垂直加速度不大于0.15m/s2
◆防秽等级：Ⅲ级
◆安装地点：户外
超出上述正常使用环境条件时，本公司可根据用户使用要求进行个性化设计。

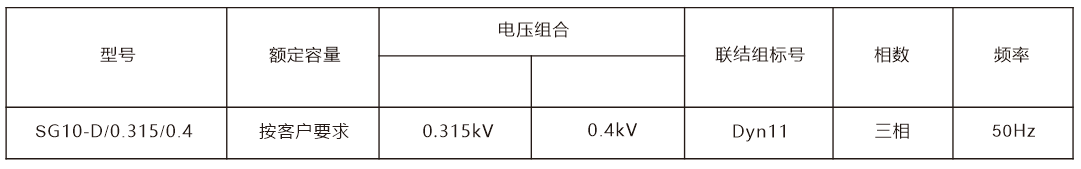

主要技术参数
电压
高度侧额定电压：6kV，12kV，24kV，35kV，36.75kV，38.5kV，
低压侧额定电压：0.27kV，0.3kV，0.315kV，0.4kV，
◆额定频率：50Hz
◆相数：三相
