10kV高压自动调压器
SVR馈线自动调压器是高电压大容量的交流稳压器装置，它可以自动调节变比来保证输出电压稳定。SVR 馈线自动调压器可以在 20%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路，将这种调压器安装在馈电线路的中后端，在一定范围内对线路电压进行调整，保证用户的供电电压质量，减少线路的线损；此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压合格。它广泛运用于6kV 、10kV 以及35kV配电线路、工矿企业、变电站供电系统中。

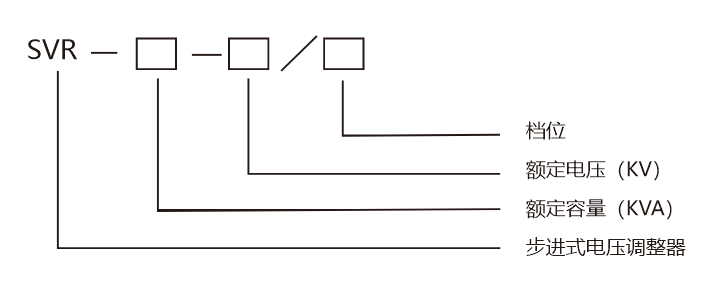

产品型号和含义

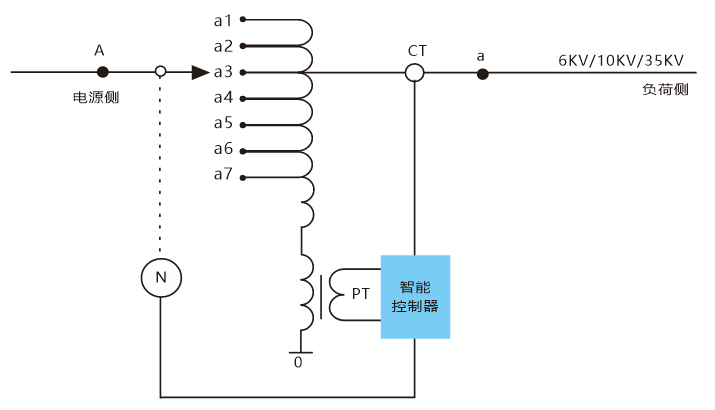

工作原理
智能控制器通过检测调压器输出端电压，与基准电压进行比较，当调压器输出端电压高于（或低于）基准值时，延时控制有载分接开关内的电动机运转，带动分接开关从一个分接头切换至另一个分接头，从而改变自耦变变压器的变比以实现有载自动调压

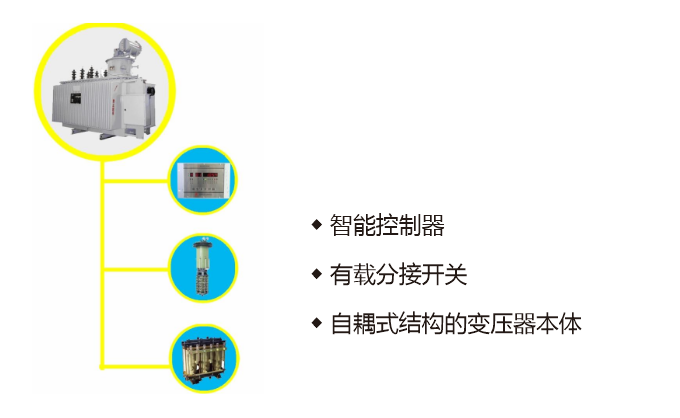

产品结构特点
1、整个装置容量大、损耗低、体积小、便于安装维护。
2、自动跟踪电压变化调整三相有载分接开关档位，动作可靠，电压调整精度高。
3、可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设置灵活、方便。
4、显示 SVR 输出端电压、电流、日动作次数、总动作次数、当前档位，具有最高 档和最低档指示。
5、具有档位上限、下限保护和动作限时功能，有效提高了产品的可靠性。
6、控制器具有过流、欠压保护，当线路处于过流、欠压状态时，控制器自动闭锁。
7、控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境。
8、具有 RS485 通讯接口，可以通过无线通讯模块在距安装点 30m 以内查看、修改。

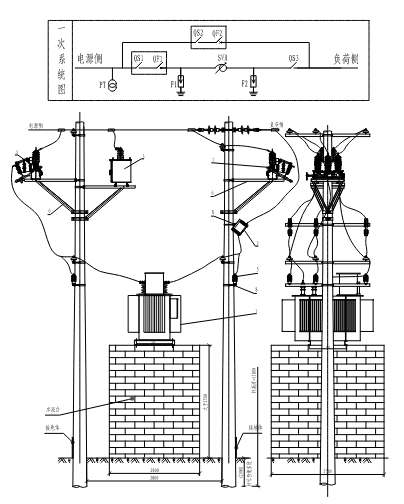

安装示意图

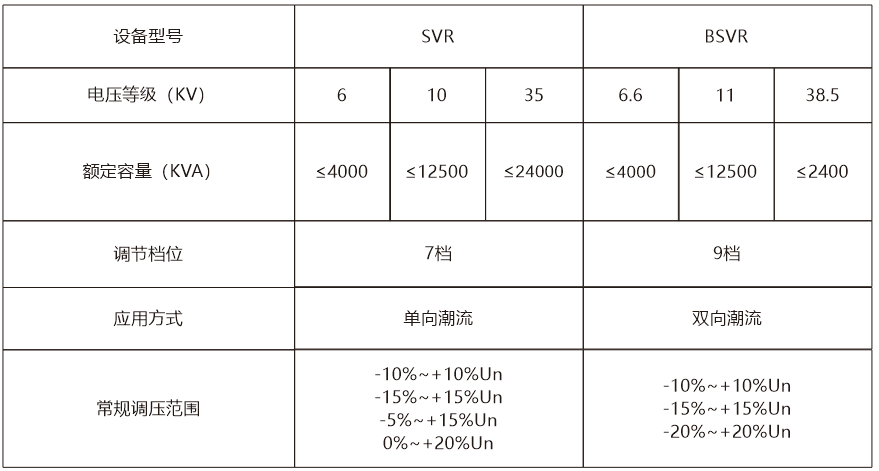

设备选型

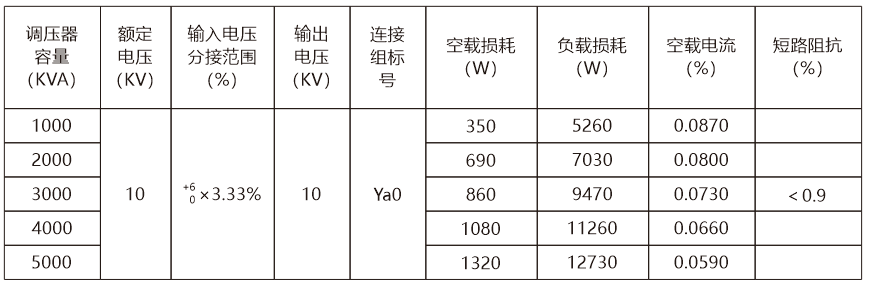

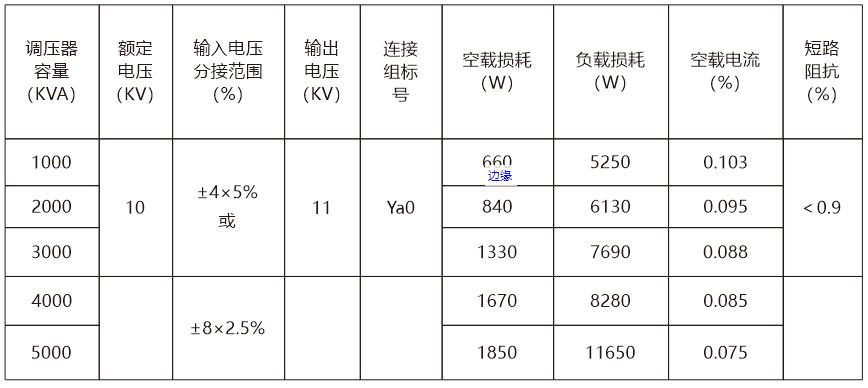

产品主要参数
调压器及三相有载分接开关
额定电压： 6kV、10kV、35kV
额定容量： ≤4000kVA（6kV）、 ≤12500kVA（10kV）、≤24000kVA（35kV）
相 数： 3 相
额定频率： 50 Hz
冷却方式： ONAN
连接组标号：Ya0
电压调整范围：±3×3.33% ×3.33% ×3.33%
调压控制器
工作电源：AC/DC 115～265V
额定频率：50Hz
最大功耗：25W
模拟输入：1 路电流(0～5A)、2 路电压(0～250V)
开关量输入：10 路空接点输入SVR 35kV 20000kVA SVR 10kV 12500kVA开关量输出：2 路(AC250V/380V l6A)
测量精度：电流( 0.5% ) 、电压(0.5%)
抗干扰等级：符合IEC61000-4: 1995 等级Ⅳ的要求
调压控制器
