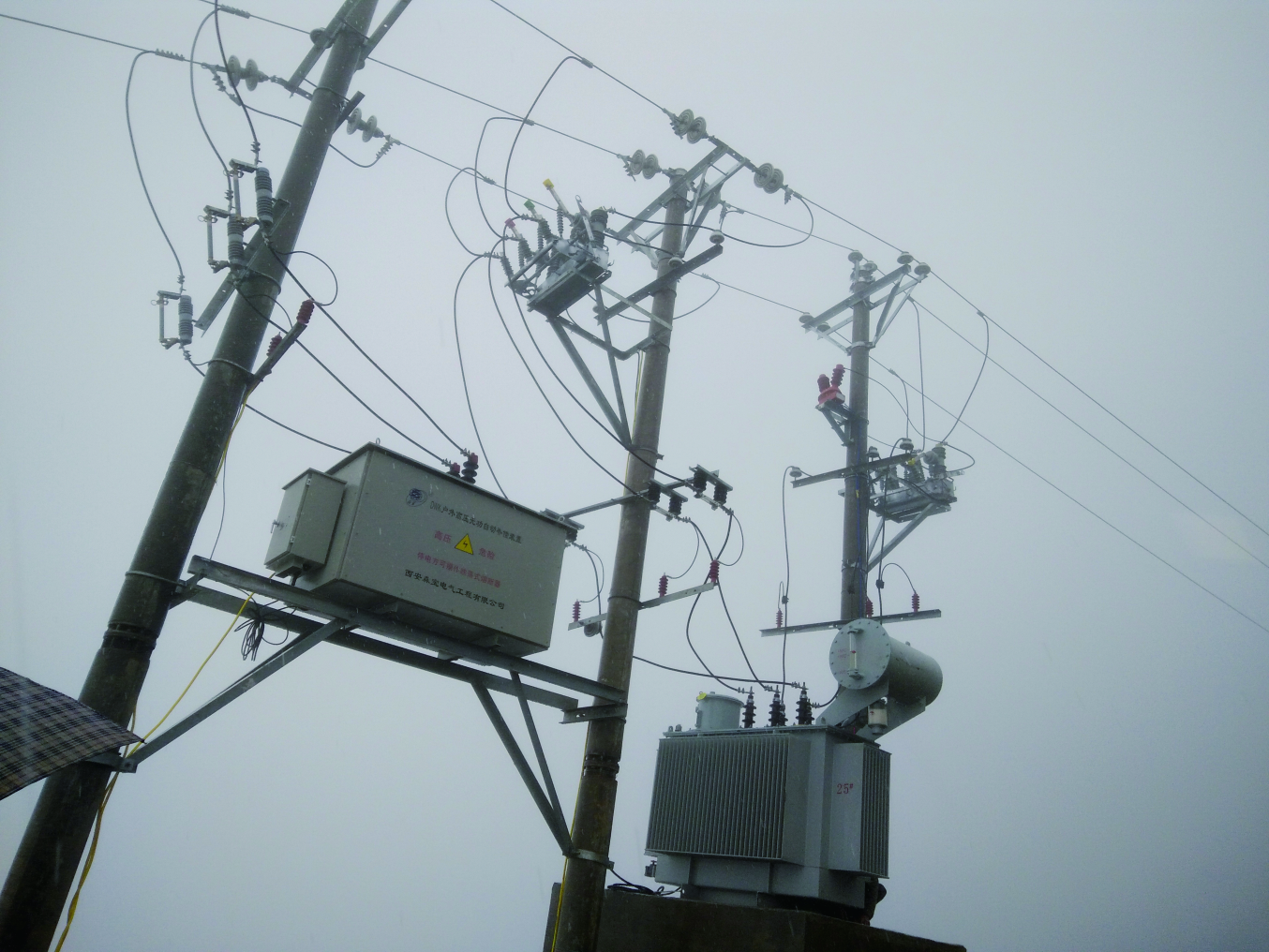

DW(L)K-10kV户外高压无功自动补偿装置
DW(L)K-10kV户外高压无功自动补偿装置主要用于6kV,10kV配电线路中，可根据电压、时间、功率因数、无功功率等参数控制并联电容器组的投切，减少无功电流在配电线路中间的流动，从而达到提高功率因数、降低线损、改善电压质量等目的。该产品的应用弥补了变电站无功补偿无法对配电线路实现节能降损的缺点。该产品已获得国家专利(专利号: ZL02 2 92526. 0)。
工作原理

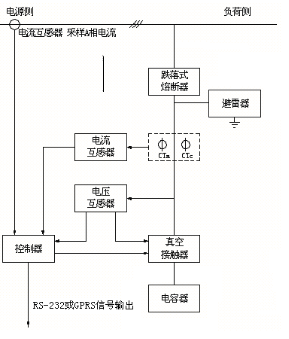

该装置主要由智能控制器、电容器、真空接触器，电流互感器、电压互感器、避雷器、跌落式熔断器等部件组成。工作原理:DW(L)K智能控制器采集线路实时电压和电流，经过控制器运算处理，发出投切电容器指令，控制真空接触器分合，从而实现对电容器的自动投切。户外跌落式熔断器对装置进行短路保护，一旦装置内部有短路故障，熔断器立即熔断，防止装置故障扩大，避免对线路造成损害。

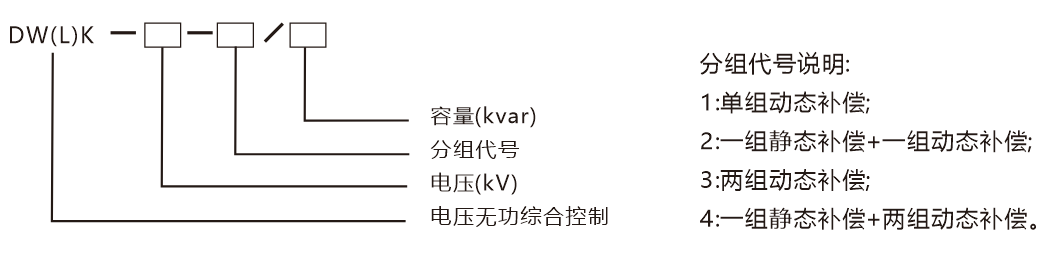

产品型号和含义
产品结构特点
率先在国内实现静、动结合，多级自动投切，使高压线路无功补偿更加精细;
◆装置的控制部分采用分体式安装，抗干扰能力强，检修安全、方便;
◆控制方式灵活，用户可根据现场情况，选用五种控制方式中最合适的控制方式，达到最好的使用效果;
◆保护功能完善:具有电容器过流速断保护、过流保护、过电压保护、欠电压保护、10min保护、 缺相保护和日动作次数限制等保护功能;
◆强大的通信功能: 可通过无线通讯方式近程监控DWK的运行情况，也可选配GPRS/CDMA远程通讯模块，配合监测软件，对多条线路的多台设备实现区域无功监测。
高压无功补偿控制器
a、智能运行：控制器支持循环投切和编码投切，自动匹配最优电容器组合，补偿更精细。
b、保护齐全：具有过压、欠压保护、失压保护、主回路小电流保护等功能，并能故障闭锁，保护补偿装置。
c、远程监测：控制器数据可通过485通讯上传至主控室。
d、无线“四遥”：支持与手机GSM短信方式“四遥”通讯，也可与专用后台配套，实现GPRS方式遥控、
遥调、遥测、遥信管理，可生成运行数据和故障记录统计报表与曲线分析。

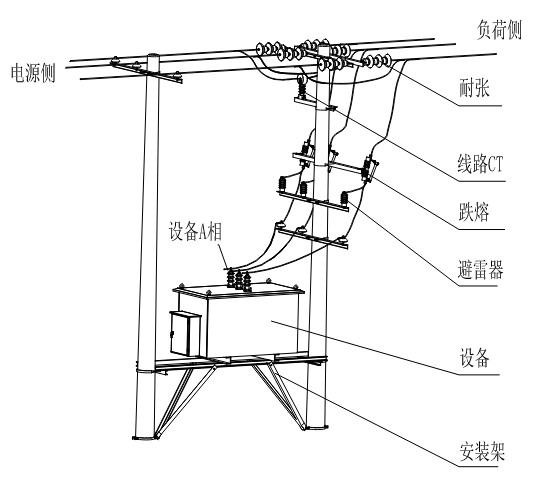

安装示意图

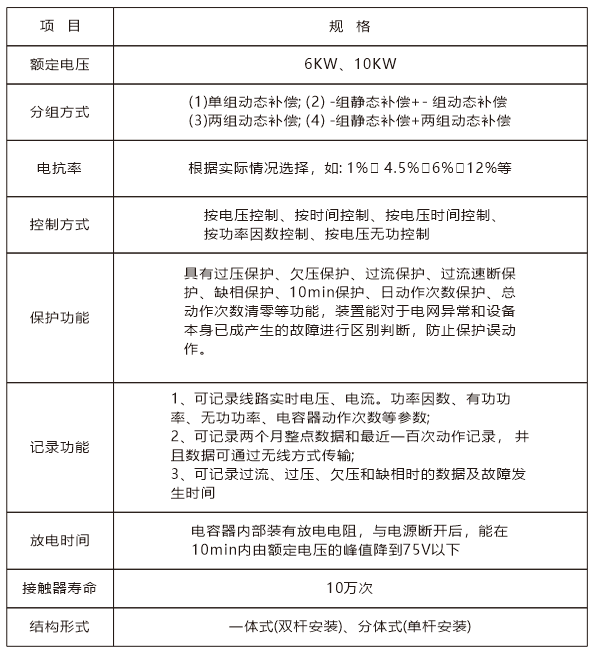

产品主要参数

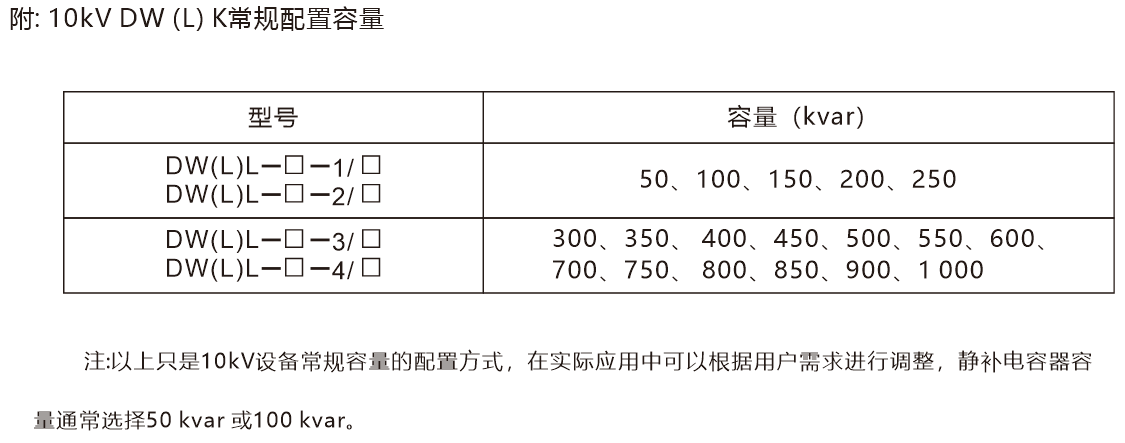

补偿容量和分级

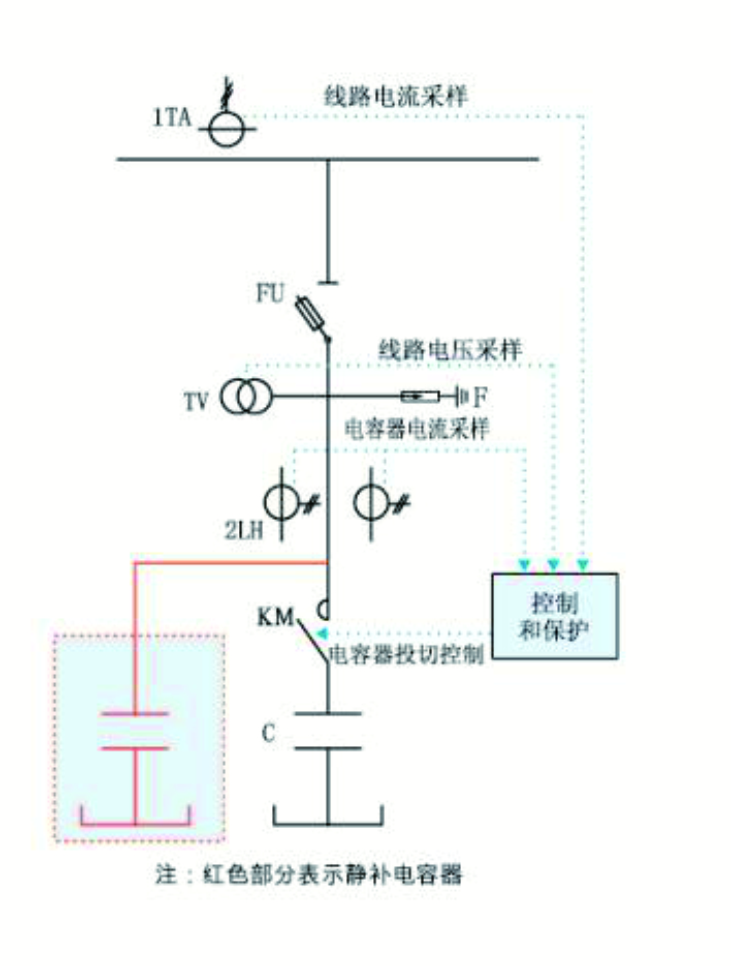

电气主接线路图
